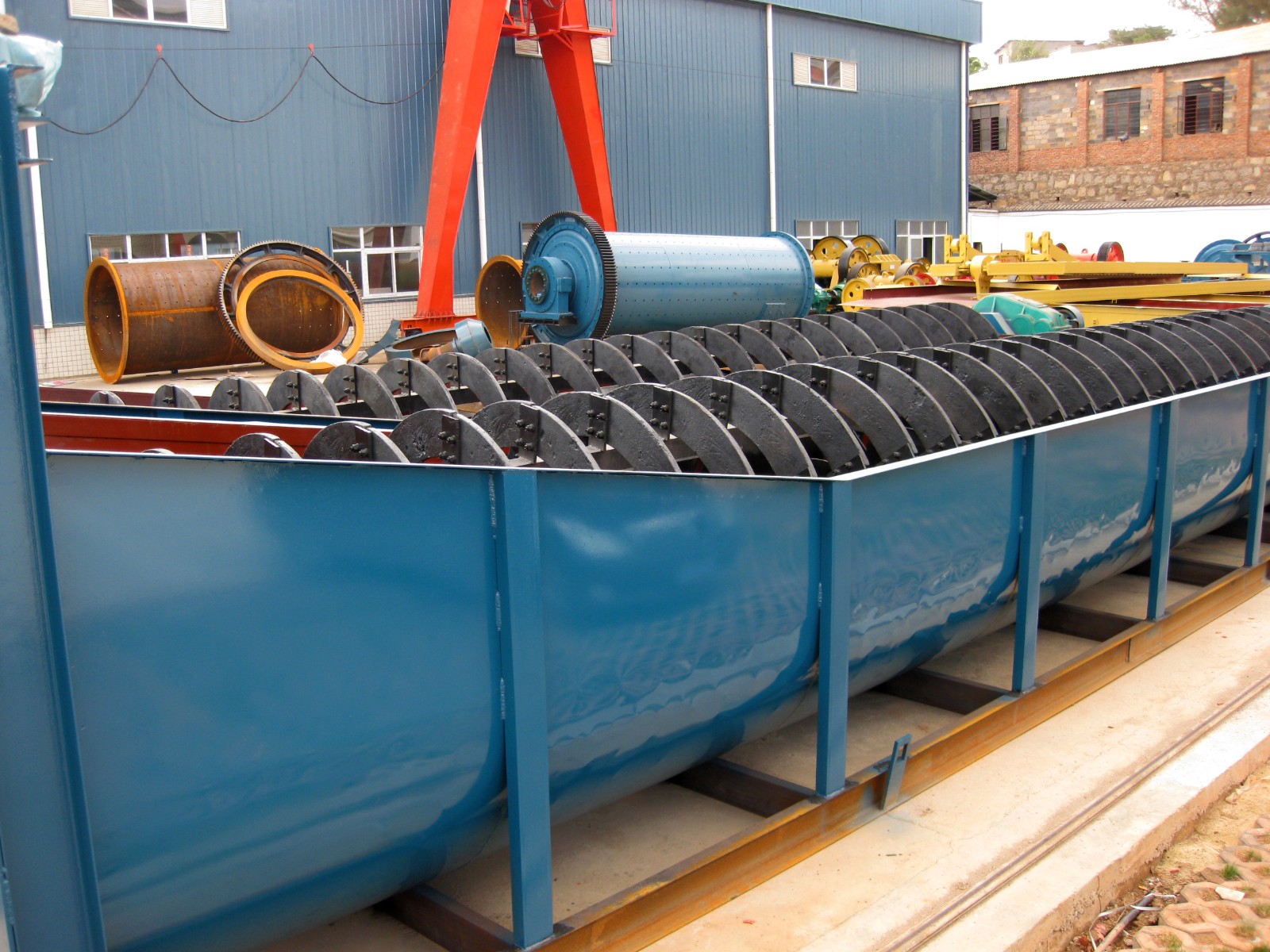

螺旋分級機簡介
昆明礦機系列螺旋分級機可適用于:
- 各類選礦廠中與球磨機組成閉路工作----把球磨機研磨后的物料分級,粗料利用螺旋片旋片重新旋入磨機進料口再次研磨,把細料從溢流管子排出;
- 在重力選礦廠中來分級礦砂和細泥;
- 金屬選礦流程中對礦漿進行粒度分級;
- 洗礦作業中的脫泥、脫水等作業。
螺旋分級機主要分為高堰式單螺旋、高堰式雙螺旋,低堰式單螺旋、低堰式雙螺旋,沉沒式單螺旋、沉沒式雙螺旋等幾種。其中低堰式螺旋分級機目前國內用的已經很少,昆明礦機眾多螺旋分級機案例中主要采用的是高堰式及沉沒式兩種。
高堰式螺旋分級機:主要用于分級0.15mm-0.83-的各類礦石?!案哐摺钡拿饬x是指螺旋分級機溢流端螺旋葉片的頂部高于溢流面,而溢流端的螺旋中心則低于溢流面,分級液面的長度不大,液面可直接感受到螺旋葉片上的攪動作用,故適于粗級分級作用。
沉沒式螺旋分級機:適用于0.07mm-0.15mm的各類礦石分級溢流。區別于高堰式螺旋分級機,這種分級機的螺旋葉片全部位于溢流面以下,分級面積大而又平穩,適于細粒級分級。
為什么選擇昆明礦機的螺旋分級機
- 昆明礦機是昆明螺旋分級機的核心廠商,昆明本地實體廠商,廠家直接供貨,集團化企業,有實力有保證;
- 昆明礦機擁有技術精湛的昆明螺旋分級機專家團隊,可以為用戶提供更高效迅捷的螺旋分級機技術服務;
- 昆明礦機擁有眾多昆明螺旋分級機案例可供用戶考察,事實勝于雄辯;
- 眾多昆明螺旋分級機用戶的使用反饋?zhàn)C明,昆明礦機的產品質量可靠、服務用心;
- 選購昆明螺旋分級機,您應該選擇更放心的!
螺旋分級機主要組成
昆明礦機系列螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成,底座采用槽鋼,提升裝置分電動和手動兩種。機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套,耐磨耐用。
螺旋分級機工作原理
螺旋分級機的主要機理是借助于各類固體顆粒比重不同、大小各異,在液體中的沉降速度不同,從而實現礦石顆粒進行分級。其中細礦粒浮游在水中溢流而出,而比重大、顆粒粗的粗礦粒則沉于槽底,隨著螺旋分級機螺旋葉片不斷旋轉,被向上推直至排出。
昆明礦機螺旋分級機參數表
類型 | 型號 規格 | 螺旋直徑 (mm) | 水槽長度 (mm) | 螺旋轉速 (r/min) | 生產能力(t/d) | 水槽 坡度 (°) | 螺旋重量 (t) | 重量 (kg) | |
---|---|---|---|---|---|---|---|---|---|
返砂 | 溢流 | ||||||||
高堰式 螺旋 分級機 | FG500 | φ500 | 4500 | 8~12.5 | 135 ~210 | 32 | 14-18.5 | 0.75 | 1980 |
FG750 | φ750 | 5500 | 6.0-10.0 | 340 ~570 | 65 | 14-18.5 | 1.1 | 3005 | |
FG-1000 | φ1000 | 6500 | 5.0~8.0 | 675 ~1080 | 110 | 14-18.5 | 1.9 | 5310 | |
FG-1200 | φ1200 | 6500 | 5.0~8.0 | 1170 ~1870 | 155 | 14-18.5 | 3.7 | 8000 | |
FG-1500 | φ1500 | 8300 | 4.0~6.0 | 1830 ~2740 | 235 | 14-18.5 | 5.1 | 9800 | |
FG-2000 | φ2000 | 8400 | 3.0~3.5 | 3240 ~5400 | 400 | 14-18.5 | 7.1 | 20500 | |
FG-2400 | φ2400 | 9200 | 2.5~4.0 | 4650 ~7450 | 580 | 14-18.5 | 10.2 | 25700 | |
2FG-1200 | φ1200 | 6500 | 5.0~8.0 | 2340 ~3740 | 310 | 14-18.5 | 3.7×2 | 13300 | |
2FG-1500 | φ1500 | 8300 | 4.0~6.0 | 3660 ~5480 | 470 | 14-18.5 | 5.1×2 | 22100 | |
2FG-2000 | φ2000 | 8400 | 3.0~5.5 | 6480~10800 | 800 | 14-18.5 | 7.1×2 | 36500 | |
2FG-2400 | φ2400 | 9200 | 2.5~4.0 | 9300 -14900 | 1160 | 14-18.5 | 10.2×2 | 45800 | |
2FG-3000 | φ3000 | 12500 | 2.0~3.2 | 14600~23400 | 1785 | 14-18.5 | 20×2 | 73000 | |
沉沒式 螺旋 分級機 | FC-1000 | φ1000 | 7600 | 5.0~8.0 | 675 ~1080 | 85 | 14-18.5 | 2.4 | 6000 |
FC-1200 | φ1200 | 8400 | 5.0~8.0 | 1170 ~1870 | 120 | 14-18.5 | 4.8 | 9280 | |
FC-1500 | φ1500 | 10500 | 4.0~6.0 | 1830 ~2740 | 185 | 14-18.5 | 6.4 | 12570 | |
FC-2000 | φ2000 | 12900 | 3.0~3.5 | 3240 ~5940 | 320 | 14-18.5 | 8.6 | 29100 | |
FC-2400 | φ2400 | 14200 | 2.5~4.0 | 4650 ~7450 | 455 | 14-18.5 | 12.8 | 41000 | |
2FC-1200 | φ1200 | 8400 | 5.0~8.0 | 2340 ~3740 | 240 | 14-18.5 | 4.8×2 | 19600 | |
2FC-1500 | φ1500 | 10500 | 4.0~6.0 | 3660 ~5480 | 370 | 14-18.5 | 6.4×2 | 30700 | |
2FC-2000 | φ2000 | 12900 | 3.0~5.5 | 6480~11800 | 640 | 14-18.5 | 8.6×2 | 50000 | |
2FC-2400 | φ2400 | 14200 | 2.5~4 | 9300~14900 | 910 | 14-18.5 | 12.8×2 | 67900 | |
2FC-3000 | φ3000 | 14300 | 2.0~3.2 | 14600~23400 | 1410 | 14-18.5 | 24.1×2 | 84900 |
