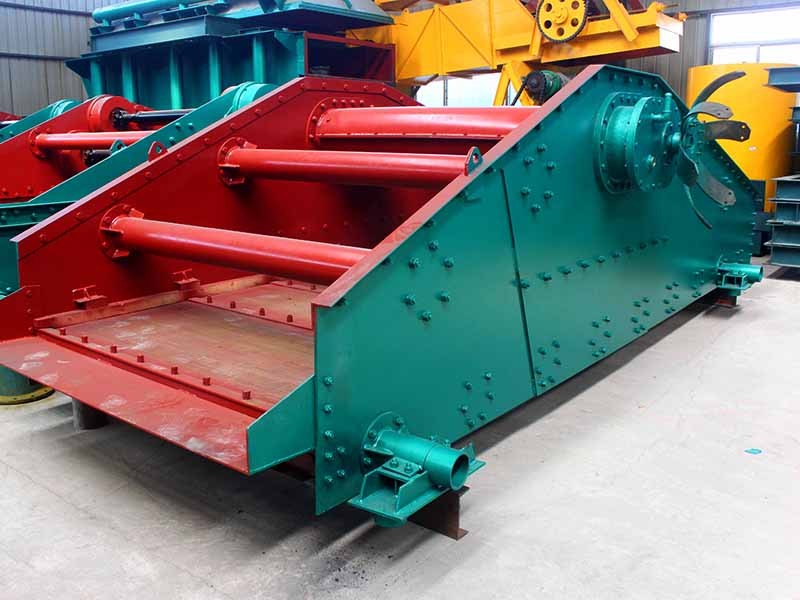

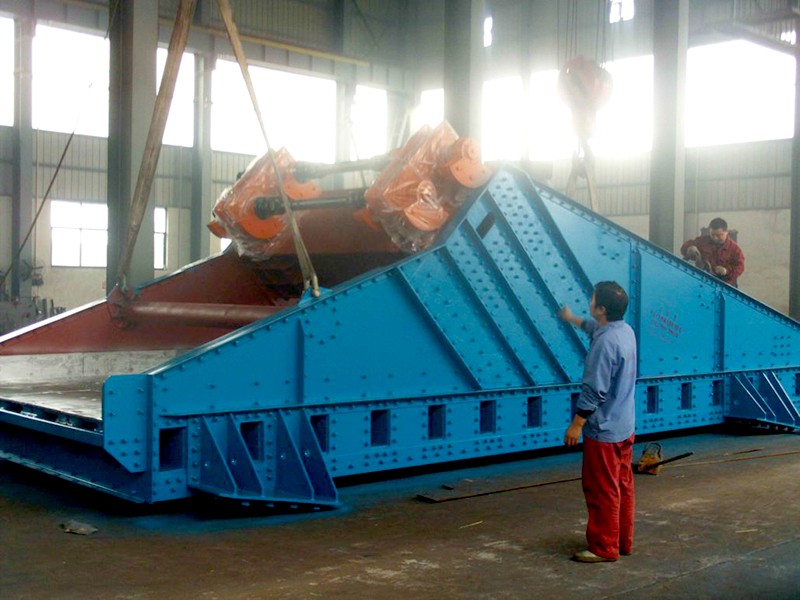

直線振動篩(直線篩)簡介
昆明礦機ZSG系列直線振動篩(也可簡稱“直線篩”)在選礦、選煤、建材生產、耐火材料、化工及金屬冶煉等行業中應用較多,尤以選礦廠、焦化廠、選煤廠等最為常用,是一種新型、高效、穩定可靠的篩分設備。
昆明礦機系列直線振動篩因?yàn)榻?jīng)過昆明直線篩專家組不斷優化改進,具有穩定可靠、磨損小、壽命長、篩分效率高、篩網更替方便等突出優點,所以在云南直線振動篩市場擁有良好口碑。昆明礦機系列直線篩可根據用戶需求設計為上振式、側振式以及下振式等不同形式。
直線振動篩主要結構
昆明礦機ZSG系列直線振動篩主要結構包括振動源(振動電機)、篩體、篩網、減振裝置和底托等等。
昆明礦機系列直線篩采用優質鋼板制作篩體側板,側板與橫梁、激振器底座環槽鉚釘及高強度螺栓連接、鉚接工藝先進可靠、結構合理,堅固耐用。
昆明礦機系列直線振動篩優勢
- 節能振動電機作為振動源,能耗低,有效降低用戶生產成本;
- 新一代機型設計,處理量更大、篩分效率更高;
- 結構優化設計,更合理的張網方式,可是實現快速換網、迅速張緊;
- 首創自清網結構,更大程度降低堵網幾率,減少停機維護,增加用戶收益;
- 昆明礦機生產廠家直銷、價格優勢、服務更直接更及時,歡迎昆明直線篩用戶到廠參觀考察。
直線篩工作原理
昆明礦機ZSG系列直線振動篩啟動后,由直線篩上側(依據設計不同,也可置于旁側、下側)的同步反向放置的兩個振動電機帶動直線振動篩激振器產生激振力,兩個電機同步、反缶旋轉產生反向激振力,從而帶動直線篩的篩網的做縱向、周期性、往復運動,兩電機軸相對篩面有一傾角,在激振力和自身重力作用下,直線振動篩網上的物料被動拋擲形成周期性、向前的拋物線運動,從篩網一端不斷向前直至到達直線振動篩網另一端,在此過程中,實現物料篩選、分級作業過程。
昆明礦機ZSG系列直線振動篩在眾多昆明直線篩案例中得到應用,數據統計表明,昆明礦機該系列直線篩具有能耗低、篩分效率高,結構簡單、維護保養、更換篩網簡便易行,自動化程度高等優點。
ZSG系列直線篩規格參數表
型號 | 篩面 規格 | 層數 | 篩孔 尺寸 | 進料 粒度 | 處理量 | 電機 功率 | 重量 | 振頻 | 雙振幅 | 篩面 傾角 | 外形尺寸 |
---|---|---|---|---|---|---|---|---|---|---|---|
(長×寬) | mm | mm | (t/h) | kw | kg | (Hz) | (mm) | ℃ | 長×寬×高 | ||
ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 1750 | 16 | 6-8 | 15 | 3800×2050×1920 |
2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2345 | 16 | 6-8 | 15 | 3800×2050×2200 |
ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 15 | 4500×3040×2500 |
2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 15 | 4500×3040×2700 |
3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5270 | 16 | 6-8 | 15 | 4500×3040×2820 |
2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5336 | 16 | 8-10 | 15 | 4800×3140×2814 |
3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5900 | 16 | 8-10 | 15 | 4799×3140×3014 |
2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6189 | 16 | 8-10 | 15 | 4799×3440×2814 |
3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6750 | 16 | 8-10 | 15 | 4799×3440×3014 |
4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 7000 | 16 | 8-10 | 15 | 4799×3440×3503 |
2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 8950 | 16 | 8-10 | 15 | 6000×3440×3326 |
