顎式破碎機簡述

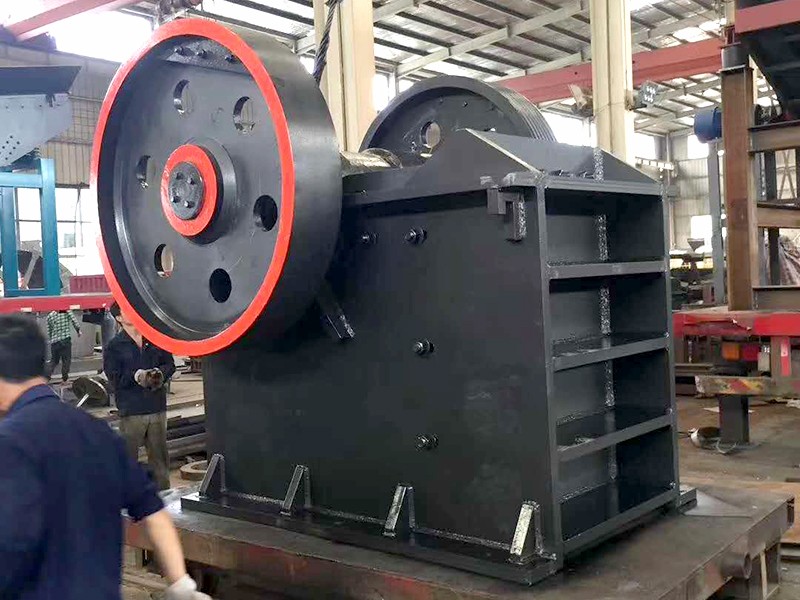

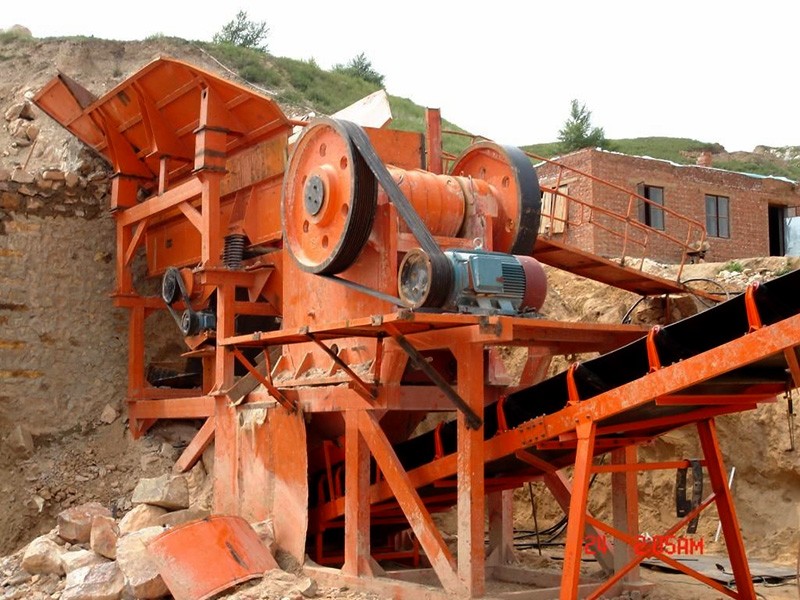

昆明礦機集團設計的PE系列大型顎式破碎機是在吸收國內外同行同類產品優點的基礎上進行的改良產品,可用于抗壓強度≤300MPa(300兆帕)的各類礦石、巖石和石料等的粗碎和細碎作業,出料粒度均勻,破碎比大。昆明礦機集團有各類顎式破碎機用戶遍布國內及東南亞諸國,廣泛應用于礦山選礦作業、水泥行業、化工行業、冶金行業、建筑建材、耐火材料及陶瓷工業等,實踐證明昆明礦機的顎式破碎機故障率極低、穩定可靠。

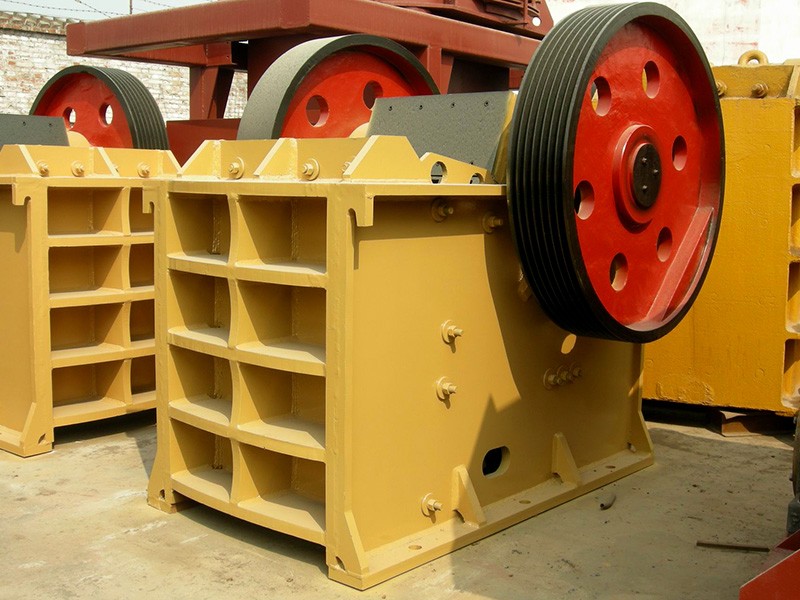

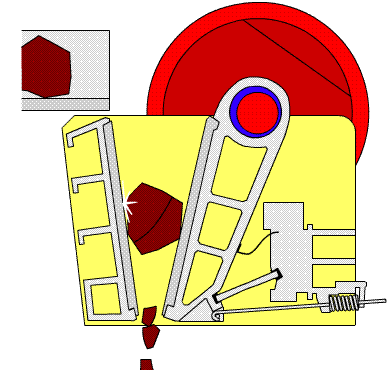

顎式破碎機工作原理
和國內大多數顎式破碎機一樣,昆明礦機的PE系列顎式破碎機工作方式也為曲動擠壓型。其主要的工作機理是:顎式破碎機啟動后,電動機經由皮帶驅動皮帶輪,帶動偏心軸轉動從而使動顎做上下往復運動。當顎式破碎機的動顎上升至環回的過程中,固定肘板與動作的動顎間夾角先變大而后變小,在此過程中物料被擠壓、搓、碾等多重破碎,從而達到破碎的目的;而后動顎下行時,在輔助機構(拉桿、彈簧)的作用下,遠離固定顎板,破碎后的碎物料在重力作用下從顎式破碎機下部的腔口排出。
以上就是顎式破碎機一個工作周期的大致過程,電動機不斷轉動,則帶動顎式破碎機周而復始進行破碎和排料,實現批量生產。
顎式破碎機的內部結構

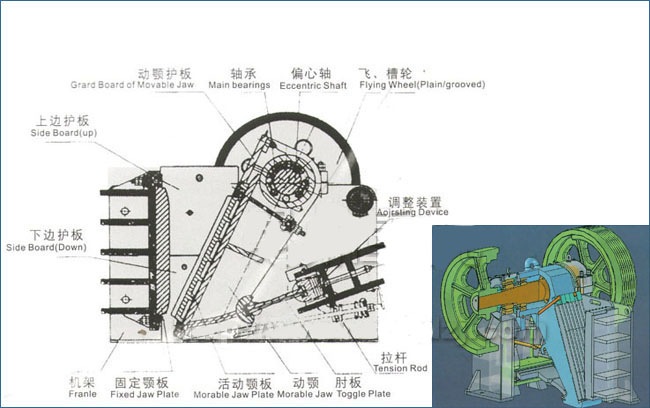

昆明礦機PE系列顎式破碎機主要由機架、大皮帶輪、飛輪、偏心軸、肘板、動鄂、肘板后座、側護板、復位彈簧、調隙螺桿等組成,結構示意圖如下:
昆明礦機顎式破碎機的特點
- 改良設計的破碎腔,深且無死區,提高了進料能力,從而提高產量;
- 顎式破碎機破碎比大,破碎后物料粒度均勻;
- 改良的墊片式排料口調整裝置,可調范圍大,增加了顎式破碎機的靈活作業性;
- 結構簡單,部件更換方便,可靠穩定,保養工作量小,運營費用低;
- 改良的節能設計,單機比同類產品節能5%~10%以上;
- 排料口調整范圍大,可滿足不同用戶對出料的要求;
顎式破碎機規格參數
PE系列顎式破碎機規格參數
規格型號 | 進料尺寸 (mm) | 產量 (T) | 主軸轉速 (r/min) | 配用電力(Kw) | 機重(Kg) |
---|---|---|---|---|---|
150×250 | ≤125 | 0.6-3 | 300 | Y5.5-7.5-4 | 400 |
200×300 | ≤150 | 1-4 | 300 | Y7.5-4 | 600 |
250×350 | ≤160 | 1.5-5 | 300 | Y11-4 | 1200 |
250×400 | ≤210 | 5-20 | 320 | Y15-6 | 2000 |
400×600 | ≤350 | 16-50 | 250 | Y30-6 | 6000 |
500×750 | ≤425 | 30-120 | 250 | Y55-8 | 12t |
600×900 | ≤480 | 50-192 | 250 | Y75-8 | 16.8t |
750×1060 | ≤650 | 80-160 | 200 | Y110-8 | 22.6t |
PEX系列顎式破碎機(細破)規格參數
規格型號 | 配套電機 | 主軸轉速 (r/min) | 重量 (T) |
---|---|---|---|
功率(Kw) | |||
PEX150×500 | 11 | 320 | 2.0 |
PEX150×750 | 15 | 300 | 3.5 |
PEX250×750 | 30 | 330 | 5.7 |
PEX250×1000 | 37 | 330 | 6.5 |
PEX250×1200 | 45 | 330 | 8.2 |
