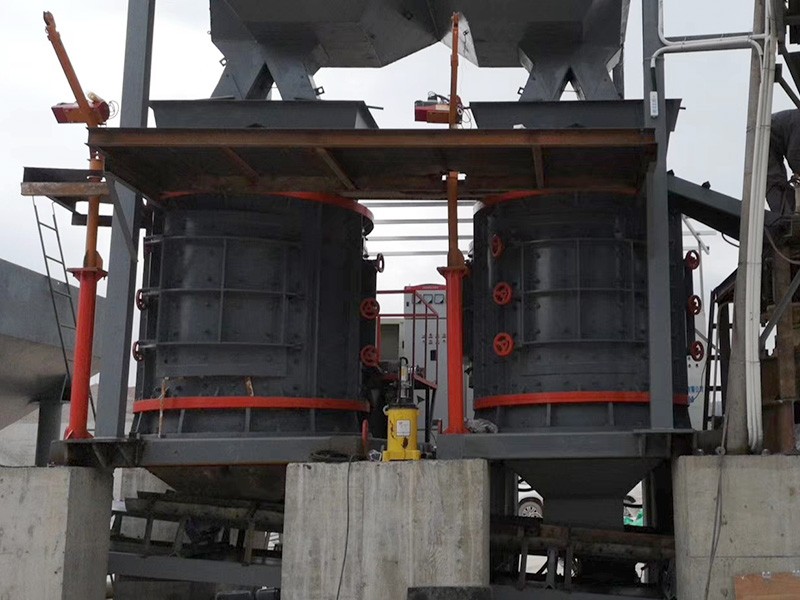

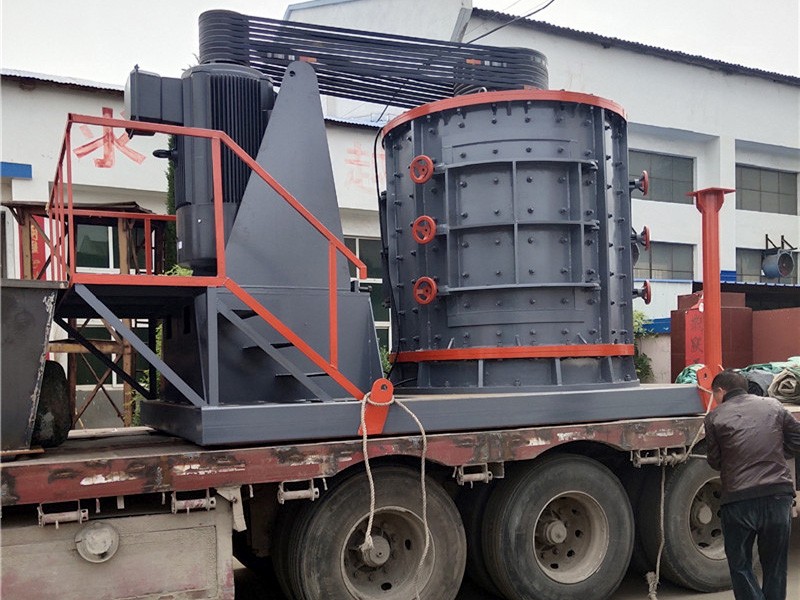

一、立式制砂機的突出特點
立式制砂機又叫“立軸制砂機”、“立式打砂機”或“立式重軸打砂機”等,其最大的特點是破碎主軸成與水平方向垂直,因此得名。
昆明礦機系列立式制砂機在原有立式破碎機的基礎上,采用了耐磨性能更好的多元合金錘頭和襯板,從而大幅增加易損件的使用時長,降低制砂噸成本,另外通過轉子轉速、錘頭與襯板間的間隙可方便的調節,從而適應不同的進料粒度、獲得更加良好的出料粒形和粒度。

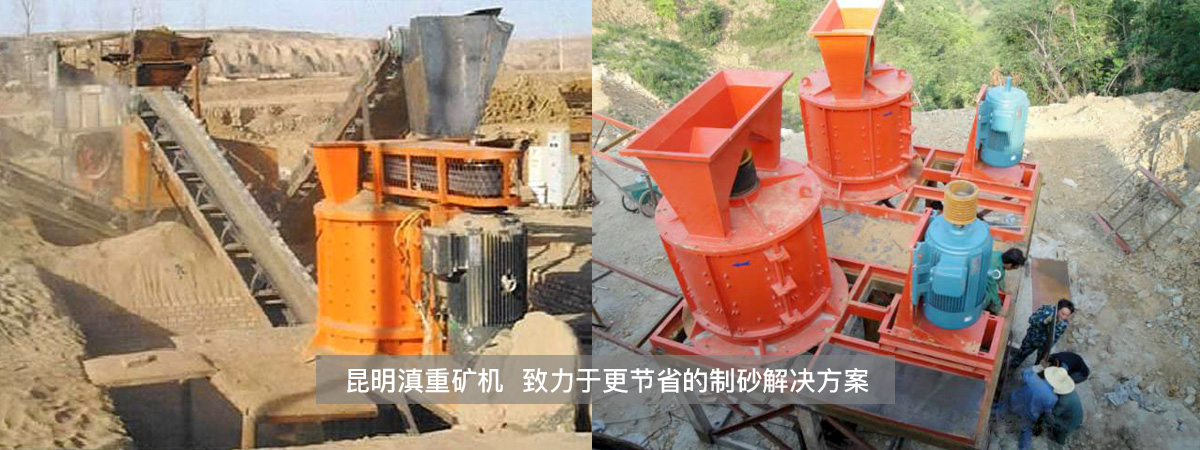

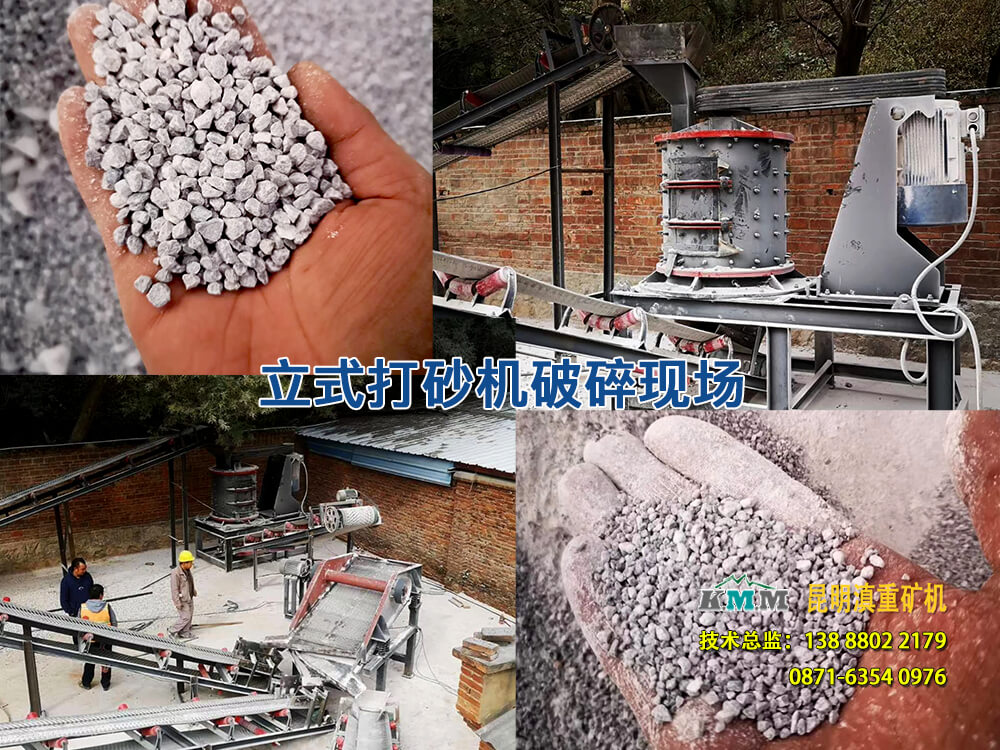

二、立式打砂機的適用場合
昆明礦機系列立式打砂機可用于各類中等硬度石料、礦石的中碎、細碎作業,出料粒度5mm以下,可廣泛用于建筑骨料、礦山破碎、建筑垃圾、水泥、建材、煤炭、陶瓷、水利水電等各行業。
三、立式制砂機的工作原理
待破碎的物料從立式重軸打砂機上方的入料口自由落體進入破碎腔上方的甩料裝置上,在離心力的作用下被放射狀拋向裝有襯板的內壁,與其發生猛烈碰撞、物料之間相互撞擊,而后進入錐形破碎腔內錘頭作用區,被高速運動的錘頭打擊、切削、擠壓,在錘頭和襯板之間反復折返被多次破碎。不同時間進入破碎腔內的物料形成相對運動,達到“石打石”的粉碎作用,物料的粒形和強度得到進一步提升。錐形轉子與襯板存在的斜度有利于破碎形成的較小物料比大塊物料更快通過,從而達到選擇性破碎的效果。最終破碎完畢的物料顆粒從集體下方的出料口排出。
四、立式打砂機的技術優勢
1、該系列立式打砂機破碎比大,并且無篦條、篩條,可用于含水量較高、含泥量較大的物料破碎作業而不堵塞;
2、轉子轉速可調、錘頭和襯板間隙可調,可用于各種不同硬度物料的破碎制砂,出料粒度可輕松調節;
3、彈性調節裝置,進入立式制砂機內部的金屬異物等可自動排出,無需停機清腔,也不會對設備造成損傷;
4、獨特轉子體設計,破碎作業時轉子幾乎無磨損;高硬度、強韌性的多元合金耐磨錘頭、襯板,壽命同比提升200%~300%,大幅降低生產成本;
5、液壓開啟機體裝置,易損件的更換更加簡便易行,減低停機維保時間;
6、水平軸承設計,底部獨立油站潤滑系統,可用于高溫物料如水泥熟料等的破碎作業;
7、單臺設備即可完成中、細碎作業,配合1臺粗碎設備,2臺設備即可完成破碎制砂作業,簡化工藝、降低投資。
五、立式制砂機規格參數一覽表
規格型號 | 筒體直徑 | 給料粒度 | 出料粒度 | 主軸轉速(r/min) | 生產能力*(t/h) | 電機功率(kW) | 外形尺寸 |
---|---|---|---|---|---|---|---|
PCL7504 | Φ800 | ≤50 | ≤10 | 720 | 12-25 | 37 | 2500×1320×1453 |
PCL1000-3 | Φ1000 | ≤60 | ≤10 | 500 | 20-30 | 55 | 2790×1550×1545 |
PCL1250-3 | Φ1250 | ≤70 | ≤10 | 420 | 30-50 | 90 | 3205×1750×1670 |
PCL1500-3 | Φ1500 | ≤100 | ≤15 | 420 | 50-100 | 132 | 3500×1960×1850 |
PCL1750-3 | Φ1750 | ≤120 | ≤20 | 350 | 70-150 | 160 | 3925×2200×2350 |
* 立式制砂機設備的的處理能力受多種因素的影響,諸如:制砂原料的物理性質、形狀、粒度組成、含水量、工作臺條件等等。上表中列示的處理能力以破碎干燥、中等硬度巖石為例,堆比重以1.6t/m3為標準。
